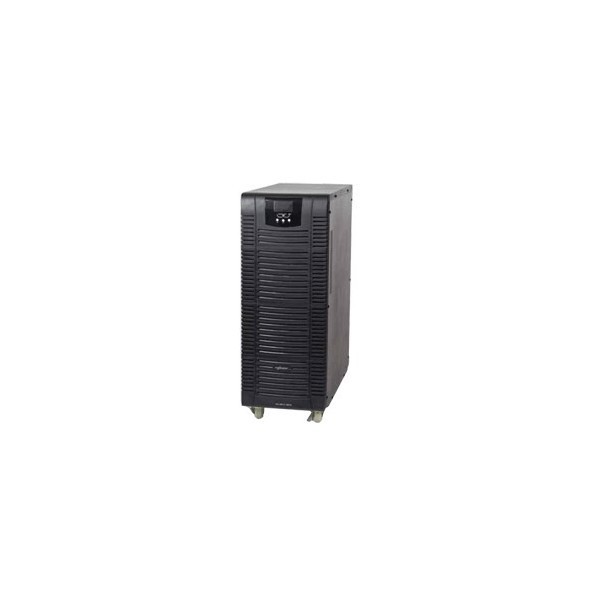

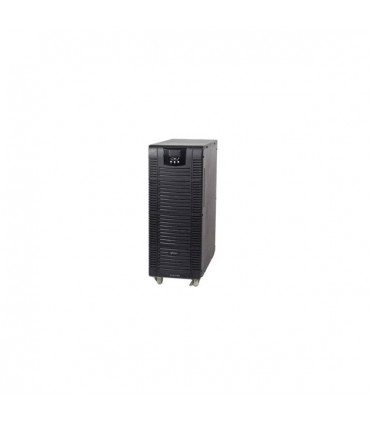

Serie di Gruppi di Continuità trifase/monofase con tecnologia On-Line a doppia conversione, sviluppata per soddisfare le necessità di continuità di alimentazione elettrica di utenze sensibili e vitali “mission critical”. Grazie alla tecnologia On-Line il carico è sempre alimentato dall’inverter che fornisce una tensione rigenerata, perfettamente sinusoidale filtrata e stabilizzata in tensione forma e frequenza. Il raddrizzatore costruito a IGBT permette di abbassare il contenuto armonico della corrente (THDi) reiettata in rete, inoltre l’UPS è dotato dello stadio PFC (Power Factor Correction) che provvede a rifasare la rete in ingresso portando il cos.fi a valori ≥0,95.
Caratteristiche generali
• Tecnologia On Line doppia conversione
• Classificazione VFI-SS-II2
• Onda sinusoidale con THD<3%
• Controllo totale a microprocessore
• Funzione Cold start (partenza da batteria)
• Funzione A.B.M. (gestione batterie)
• Raddrizzatore con PFC
• Funzione E.P.O. (Emergency Power Off)
• Funzione A.C.B. (Warning change batteries)
• Test connessione corretta al neutro
• Protezione telefonica, fax, modem
• Hot swap Battery (sostituzione batterie a caldo)
• Auto restart (ripartenza automatica per fine autonomia)
• BY-pass automatico
• Predisposizione BY-pass manuale esterno
• Porta di comunicazione RS232/USB
• Slot per scheda SNMP
• Display LCD interattivo
• Parallelabilità fino a 3 unità
• Test batterie
Comunicazione evoluta
Software di supervisione e shut down per sistemi operativi
Applicazioni consigliate
Computer, Server, Reti LAN, Alimentatori vari, piccole utenze industriali
| Specifiche Tecniche | |
| Modello | BLT15000TM |
| Codice Prodotto | BLTTM015K10T |
| Potenza Nominale | 15KVA |
| Potenza Attiva | 12kW |
| Ingresso | |
| Tensione ingresso | 3Ph+N |
| Variaz. Tensione in ingresso | 274 ~ 478Vac |
| Frequenza Nominale | 50/60Hz (autosensing) |
| Variazione Frequenza accettata | da 46 a 54Hz |
| Fattore di potenza in ingresso | ≥ 0,95 |
| Uscita | |
| Tensione nominale | 220/230V (1Ph+N) |
| Stabilità tensione | ±1% |
| Frequenza nominale | 50/60Hz ± 0,1Hz |
| Forma d’onda | Sinusoidale |
| Distorsione armonica | <3% T.H.D. con carico lineare |
| Fattore di cresta | 3:1 |
| Rendimento AC/AC | >95% |
| Tempo d’intervento | Zero - On line doppia conversione |
| Sovraccarico a T.F. | 25°C <125% Pn. per 30 sec., >150% Pn. per 1sec. |
| Batterie | |
| Tipo | VRLA AGM |
| Tensione batterie | 192Vdc |
| Tempo di ricarica | 6-8 h |
| Autonomia 80/50% del carico | 10’/15’ |
| Info | |
| Dimensioni LxPxH mm | 260x560x717 + 260x670x184 |
| Peso Kg | 89 |
| Protezione Tel. | Filtro Telefonico / Lan RJ45 (10BaseT) |
| Interfaccia di comunicazione | USB |
| Conformità Sicurezza / EMC / Surge capability | EMC dir. 2004/108/E:EN62040-2:2006,EN61000-6-1-3:2007 |
| LVD dir.2006/95/EC: EN62040-1:2008, EN62040-3:2002 | |
| Marchi | CE |
| Temperatura di funzionamento | 0°C / +40°C umidità relativa 90% |
| Altitudine e umidità relativa | 3500 mt. <95% non condensante |
